Cara Kerja Kompresor
Kompressor adalah mesin untuk memampatkan udara atau gas. Secara umum biasanya mengisap udara dari atmosfer, yang secara fisika merupakan campuran beberapa gas dengan susunan 78% Nitrogren, 21% Oksigen dan 1% Campuran Argon, Carbon Dioksida, Uap Air, Minyak, dan lainnya. Namun ada juga kompressor yang mengisap udara/ gas dengan tekanan lebih tinggi dari tekanan atmosfer dan biasa disebut penguat (booster). Sebaliknya ada pula kompressor yang menghisap udara/ gas bertekanan lebih rendah dari tekanan atmosfer dan biasanya disebut pompa vakum.
Jika suatu gas/ udara didalam sebuah ruangan tertutup diperkecil volumenya, maka gas/ udara tersebut akan mengalami kompresi. Kompressor yang menggunakan azas ini disebut kompressor jenis displacement dan prinsip kerjanya dapat dilukiskan seperti pada gambar dibawah ini :

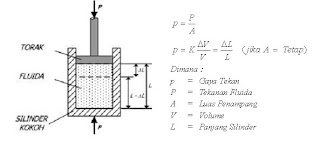

Gambar 2.1 : Kompresi Fluida
Disini digunakan torak yang bergerak bolak balik oleh sebuah penggerak mula (prime mover) didalam sebuah silinder untuk menghisap, menekan dan mengeluarkan udara secara berulang-ulang. Dalam hal ini udara tidak boleh bocor melalui celah antara dinding torak dengan dinding silinder yang saling bergesekan. Untuk itu digunakan cincin torak sebagai perapat.
Jika torak ditarik keatas, tekanan dalam silinder dibawah torak akan menjadi negatif (kecil dari tekanan atmosfer) sehingga udara akan masuk melalui celah katup isap.
Kemudian bila torak ditekan kebawah, volume udara yang terkurung dibawah torak akan mengecil sehingga tekanan akan naik.
Berdasarkan prinsip kerjanya, kompressor terdiri dari 2 (dua) jenis yaitu Displacement (torak) seperti dijelaskan diatas dan Dynamic (rotary) yang mengalirkan udara melalui putaran sudu berkecepatan tinggi.
PROSES KOMPRESI UDARA
Proses kompresi udara yang terjadi pada kompressor torak dapat dijelaskan dengan menggunakan pendekatan seperti terlihat pada gambar 2.2.
Torak memulai langkah kompresinya pada titik (1) diagram P-V, kemudian bergerak ke kiri dan udara dimampatkan hingga tekanan naik ke titik (2). Pada titik ini tekanan dalam silinder mencapai harga tekanan Pd yang lebih tinggi dari pada tekanan dalam pipa keluar (atau tangki tekan) sehingga katup keluar pada kepala silinder akan terbuka. Jika torak terus bergerak ke kiri, udara akan didorong keluar silinder pada tekanan tetap sebesar Pd. Di titik (3) torak mencapai titik mati atas, yaitu titik akhir gerakan torak pada langkah kompresi dan pengeluaran.

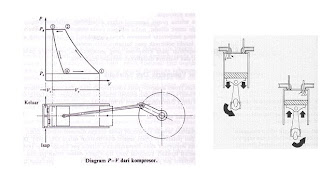

Gambar 2.2 : Diagram P-V dari Kompressor
Pada Gambar 2.3. terlihat bentuk dan susunan konstruksi kompressor yang menjelaskan secara visual bahwa udara masuk melalui air intake filter diisap oleh torak sampai ke titik maksimum bawah. Sebelum masuk ke torak udara didalam kartel bersamaan diisap melalui pipa vacum, sehingga tidak terjadinya vacum di dalam kartel. Kemudian udara yang vacum di silinder keluar melalui pipa vacum.
Gambar 2.3 : Potongan Melintang Kompressor Torak
KONDENSASI UAP AIR
Udara yang dihisap dan dimampatkan didalam kompressor akan mengandung uap air dalam jumlah cukup besar. Jika uap ini didinginkan udara yang keluar dari kompressor maka uap akan mengembun menjadi air. Air ini akan terbawa ke mesin/ peralatan yang menggunakannya dan mengakibatkan gangguan pada pelumasan, korosi dan peristiwa water hammer pada piping system.
Aftercooler adalah heat-exchanger yang berguna untuk mendinginkan udara/ gas keluaran kompresor untuk membuang uap air yang tidak diinginkan sebelum dikirim ke alat lain. Uap air dipisahkan dari udara dengan cara pendinginan dengan air atau oli pendingin. Sumber Ingersoll-Rand [--]. Dapat dilihat pada gambar dibawah ini :

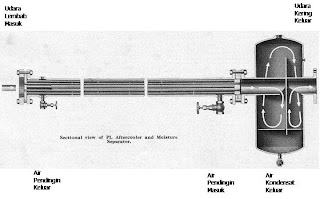

Gambar 2.4 : Aftercooler Kompressor Multi Stage
CONDENSATE DRAIN VALVE
Condensate drain valve ialah bagian dari kompressor yang berfungsi membuang kondensat (uap air) yang terjadi saat kompressor bekerja dengan mengambil udara dari luar, sehingga udara yang masuk ke dalam sistem udara tekan menjadi bersih dan tidak menimbulkanadanya endapan air. Manfaat lainnya pada sistem hidrolik adalah, oli tetap bersih karena kontaminasi dari air telah dibuang melalui Condensate Drain Valve.
Gambar 2.5 : Condensate Drain Valve
